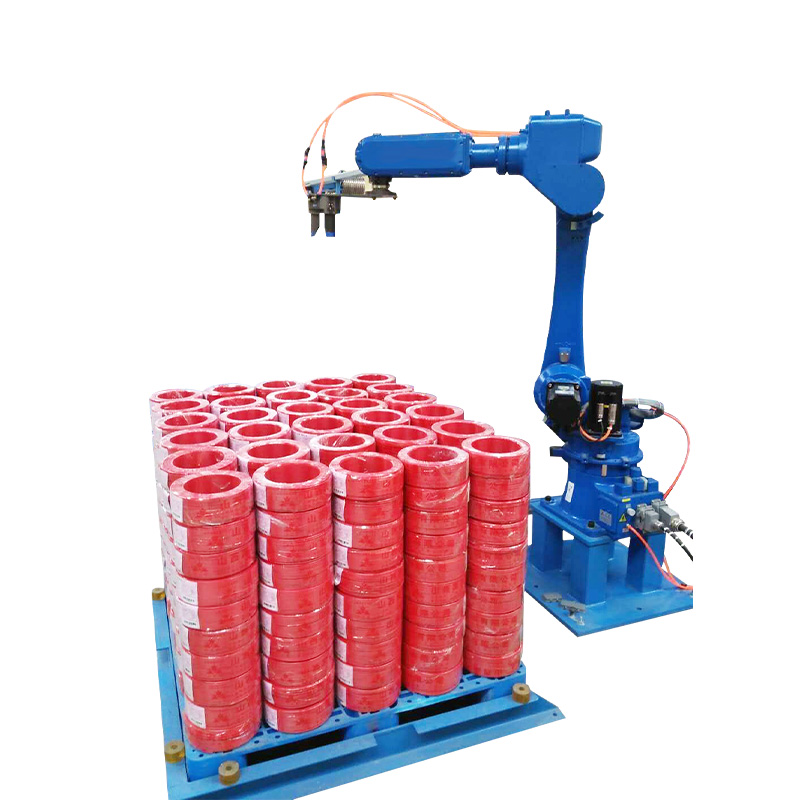

End-of-Arm Tooling 선택 로봇 팔레타이저 코일 케이블을 처리하는 시스템

Robotic Palletizer의 EOAT(End-of-Arm Tool)는 시스템이 실제로 생산 시 사이클 시간 및 배치 정확도 목표를 충족하는지 여부를 결정하는 가장 중요한 단일 구성 요소입니다. 그러나 사양 단계에서는 로봇 암 자체에 비해 엔지니어링 관심이 훨씬 적습니다. 코일형 케이블은 기계적으로 어색한 페이로드이기 때문에 케이블 제조업체의 경우 문제가 특히 심각합니다. 코일형 케이블은 둥글고 상대적으로 변형이 가능하며 제품군 전체에 걸쳐 외경이 가변적이며 종종 인피드 컨베이어에서 일관되지 않은 위치와 방향으로 표시됩니다. 단단한 상자나 균일한 가방용으로 설계된 그리퍼는 코일 케이블에서 반복적으로 실패하여 불안정한 팔레트 로드로 누적되는 배치 오류를 발생시키고 수정하려면 수동 개입이 필요합니다.

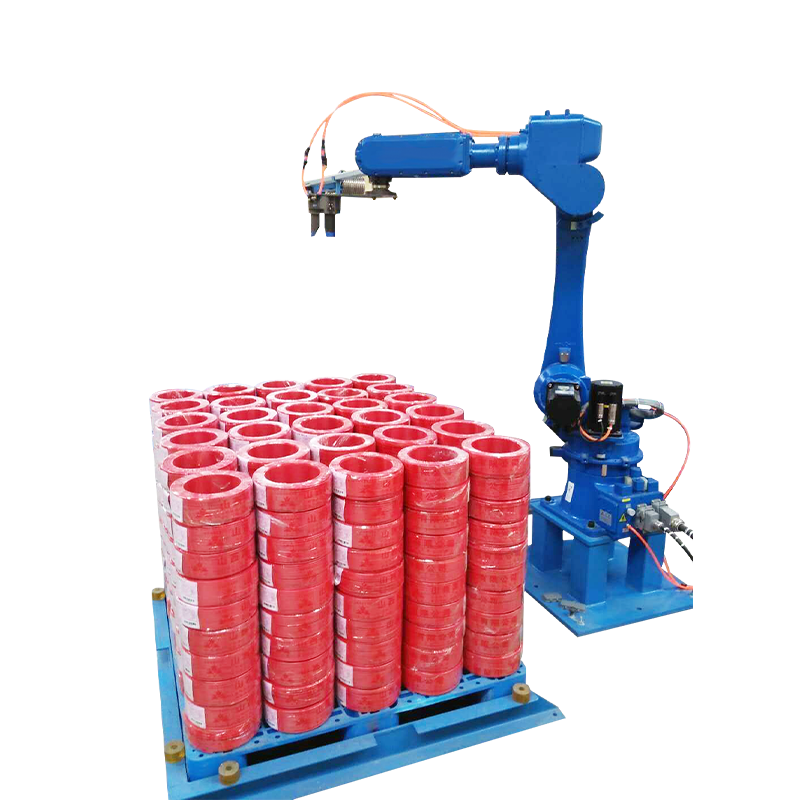

코일형 케이블 팔레타이징을 위한 두 가지 주요 EOAT 접근 방식은 클램프 그리퍼와 포크 스타일 리프터입니다. 클램프 그리퍼는 이송 중에 코일을 고정하기 위해 두 개 이상의 조 페이스에서 측면 압력을 가합니다. 이는 외경이 일정한 코일과 클램핑 힘에 따른 변형을 견딜 수 있을 만큼 견고한 재킷 재질에 효과적입니다. 포크 스타일 리프터는 코일 아래에 두 개 이상의 타인을 삽입하고 아래에서 들어올립니다. 이는 본질적으로 OD 변동을 더 허용하지만 코일이 컨베이어 표면 위의 알려진 높이에 있어야 하며 타인 삽입을 위해 코일 아래에 충분한 공간이 필요합니다. 동일한 팔레타이징 셀에서 8mm~60mm의 케이블 OD를 실행하는 혼합 제품 환경의 경우 조정 가능한 클램프 폭과 접이식 하단 지지대가 있는 하이브리드 도구는 도구 사용이 더 복잡해지고 제품군 간 전환 시간이 길어지는 대신 가장 넓은 호환성 범위를 제공합니다.

Shanghai Yessjet Precise Machinery Co., Ltd.는 다음의 일부로 EOAT 사양을 개발합니다. 지능형 로봇 스태커 시스템 설계 프로세스는 고객이 실행하려는 모든 케이블 제품에 대한 코일 OD 범위, 코일 중량 범위, 재킷 재료 경도 및 스트래핑 구성을 문서화하는 페이로드 매트릭스로 시작됩니다. 코일이 무거우거나 OD가 클수록 안정적인 적재를 위해 대부분의 팔레트 패턴이 요구하는 ±5mm 공차 내에서 배치 정확도를 유지하기 위해 다른 접근 각도와 감속 프로필이 필요하기 때문에 이 매트릭스는 도구 기계 설계와 로봇 프로그램 궤적을 모두 구동합니다.

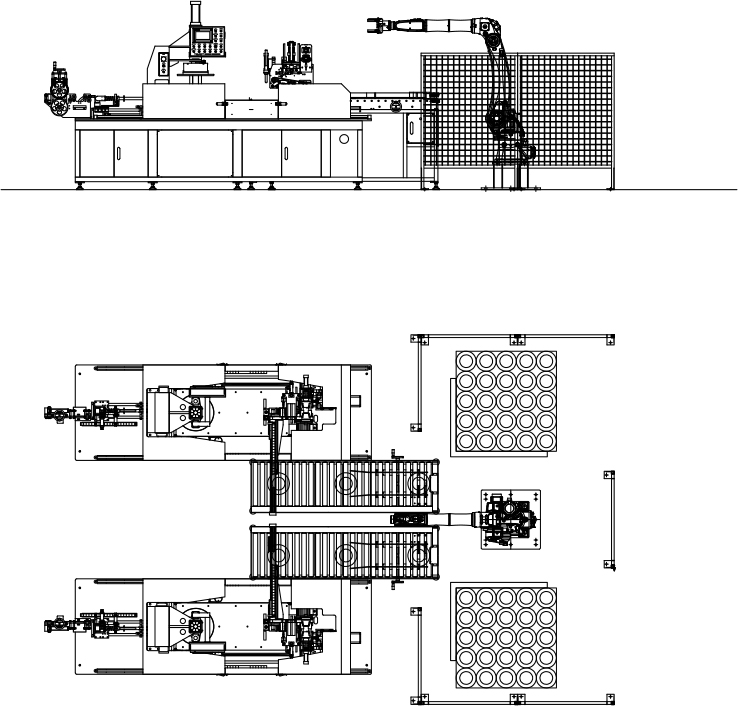

팔레트 패턴 프로그래밍: 정적 패턴과 적응형 레이어 로직

팔레트 패턴 프로그래밍 지능형 스태킹 로봇 암 시스템은 직사각형 상자보다 원형 코일 제품에 대해 더 복잡합니다. 왜냐하면 원은 효율적으로 공간 분할되지 않고 코일 사이의 간격 관리에 따라 팔레트 안정성과 팔레트당 유효 탑재하중 밀도가 모두 결정되기 때문입니다. 모든 레이어가 사전 정의된 코일 배치 그리드를 따르는 정적 패턴 프로그래밍은 구현이 간단하고 단일 제품에 대해 예측 가능한 결과를 생성합니다. 그러나 200mm OD 코일에 최적화된 패턴은 패턴 조정 없이 라인이 240mm OD 제품으로 전환될 때 과도한 간격을 남기거나 코일 간 접촉 간섭을 일으키기 때문에 코일 OD가 실행에 따라 달라지는 혼합 제품 환경에서는 정적 패턴이 문제가 됩니다.

적응형 레이어 로직은 비전 시스템에서 측정하거나 레시피 관리 인터페이스를 통해 입력한 실제 코일 OD를 기반으로 런타임 시 배치 그리드를 계산하여 이 문제를 해결합니다. 로봇 컨트롤러는 현재 OD에서 레이어당 맞는 코일 수를 결정하고 최적의 행과 열 간격을 계산하여 팔레트 설치 공간 내 패턴의 중심을 맞추고 각 배치 이동에 대한 웨이포인트를 동적으로 생성합니다. 이 접근 방식을 사용하면 모든 제품 SKU에 대한 정적 패턴 라이브러리를 유지할 필요가 없습니다. 실제로 새 케이블 제품이 출시됨에 따라 라이브러리는 다루기 어려워지고 유지 관리 부담이 됩니다.

생산 환경별 패턴 접근 방식 비교

교대 레이어가 90도 회전하거나 코일 피치의 절반만큼 오프셋되는 레이어 인터록 패턴은 측면 미끄러짐을 방지하기 위한 평평한 면이 없는 원형 코일의 팔레트 안정성을 크게 향상시킵니다. 적응형 패턴 시스템에서 레이어 인터록을 구현하려면 로봇 컨트롤러가 현재 레이어 번호를 추적하고 계산된 그리드에 올바른 회전 오프셋을 적용해야 합니다. 이 논리 단계는 구현하기 쉽지만 일반적으로 운영자가 수행하도록 훈련받은 것보다 더 복잡한 패턴 프로그래밍이 필요하기 때문에 기본 정적 패턴 시스템에서는 생략되는 경우가 많습니다.

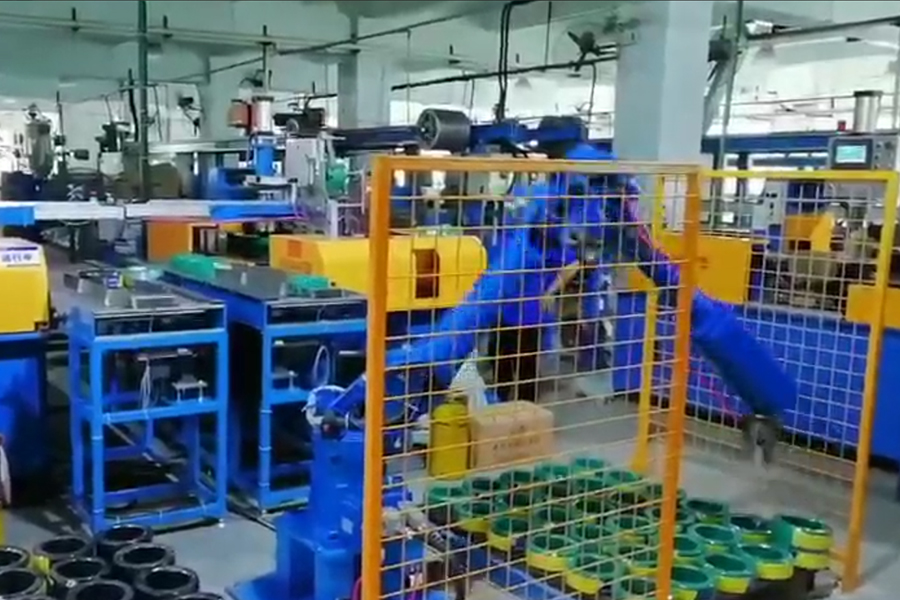

사이클 시간 분석: 실제 생산에서 지능형 로봇 스태커 시스템이 시간을 낭비하는 부분

지능형 로봇 스태커에 대해 공급업체가 제시한 사이클 시간은 거의 항상 이상적인 조건에서 측정됩니다. 하나의 코일 크기, 고정된 공급 지점에 사전 위치 지정, 고정 높이의 빈 팔레트에 배치, 팔레트 전환 이벤트 없이. 실제 생산 사이클 시간은 모든 생산 교대조에 존재하지만 벤치마크 테스트에는 없는 요소(인피드 컨베이어의 코일 위치 변화, 레이어 누적에 따른 팔레트 높이 증가, 팔레트 교환 가동 중지 시간, 첫 번째 배치 시도에서 코일이 올바르게 장착되지 않았을 때 가끔 재선택)로 인해 인용된 수치보다 지속적으로 15~30% 더 깁니다.

대부분의 지능형 스태킹 로봇 암 설치에서 복구 가능한 가장 큰 시간 손실은 팔레트 교환 순서입니다. 즉, 로봇이 전체 팔레트에 마지막 코일을 배치한 후 새 빈 팔레트에 처음으로 배치하는 사이의 시간입니다. 지게차를 사용한 수동 팔레트 교환에는 일반적으로 60~120초가 소요됩니다. 이 기간 동안 업스트림 코일링 라인은 긴 교환 시퀀스에 충분한 용량을 갖지 못할 수 있는 버퍼 컨베이어에 코일을 멈추거나 축적합니다. 현재 팔레트가 채워지는 동안 로봇 작업 범위 아래에 빈 팔레트를 사전 배치하는 자동 팔레트 디스펜서는 교환 간격을 10~20초로 줄이고 다중 라인 시설에서 일정 충돌을 일으키는 공유 리소스인 지게차 가용성에 대한 의존성을 제거합니다.

• 투입 컨베이어 위치 지정: 인피드 컨베이어의 코일 위치 변화 ±30mm는 위치 수정을 수행하는 비전 가이드 시스템의 픽 주기당 0.3~0.8초를 추가합니다. 이는 교대당 500개의 픽에 걸쳐 누적 손실 시간 2.5~6.5분을 나타냅니다.
• 팔레트 높이 보상: 각 연속 레이어는 코일 스택 높이만큼 배치 지점을 높입니다. 로봇은 상위 레이어에 대해 더 긴 수직 거리를 이동해야 하며, 지상 레이어 주기에 비해 배치당 0.2~0.5초가 추가됩니다. 이 효과는 6~8 레이어의 전체 팔레트에 걸쳐 발생합니다.
• 이벤트 재선택: 첫 번째 배치 시도 후 코일이 올바르게 장착되지 않으면 로봇이 들어올리고 위치를 바꾸고 다시 배치해야 합니다. 이 순서는 3~8초가 걸리며 배치 확인 센서가 없는 시스템에서 전체 선택의 1~3% 비율로 발생합니다.
• 달아서 꼬리 간섭: 불완전하게 묶인 코일의 느슨한 끈 꼬리는 배치 중에 인접한 코일을 방해할 수 있으며, 로봇이 코일을 풀기 전에 꼬리가 안정되도록 2~5초의 체류 시간이 필요합니다. 이 문제는 로봇 자체가 아닌 업스트림 묶기 스테이션에서 발생합니다.

로봇 팔레타이저 셀의 비전 시스템 통합: 교정 및 드리프트 관리

케이블 제조 환경의 비전 유도 로봇 팔레타이저 시스템은 작업 환경이 인접한 기계의 진동, 오버헤드 크레인 이동으로 인한 다양한 주변 조명, 제품 표면 특성(반사 스트랩 재료와 무광택 또는 반광택 재킷 마감 처리된 스트랩 코일)을 결합하여 조명 각도 및 재킷 색상에 따라 일관되지 않은 이미지 대비를 생성하기 때문에 일반적인 산업 비전 애플리케이션과 다른 교정 문제에 직면합니다. 안정적인 공장 조명 하에서 아침에 보정된 비전 시스템은 오버헤드 크레인의 그림자나 인접한 장비 진동으로 인해 효과적인 이미지 중심 계산이 이동한 경우 교대 중간에 5~15mm의 선택 위치 오류가 발생할 수 있습니다.

생산 환경에서 비전 교정 드리프트를 관리하는 가장 효과적인 접근 방식은 주변 공장 조명과 무관한 비전 시야 내의 고정 구조 조명과 주기적인 주기 내 교정 검증 루틴을 결합하는 것입니다. 일반적으로 카메라 브래킷에 장착된 링 조명 또는 선형 막대 조명과 같은 구조화된 조명은 주변 조건에 관계없이 조명 기하학적 구조가 일정하도록 보장합니다. 주기 내 교정 검사에는 로봇이 주기적으로 알려진 위치에서 참조 대상을 선택하고 비전 시스템의 보고된 위치를 알려진 지상 실제값과 비교하는 작업이 포함됩니다. 임계값을 초과하는 편차는 생산이 계속되기 전에 자동 재보정 루틴을 트리거합니다.

열 드리프트는 기후 제어 기능이 없는 시설에서 두 번째 교정 문제입니다. 카메라 장착 브래킷과 로봇 베이스는 모두 낮 동안 열적으로 팽창하여 카메라 프레임과 로봇 월드 프레임 사이의 공간 관계를 밀리미터 단위로 이동시키며, 이는 오후 최고 기온에 따라 3~8mm의 배치 오류로 누적됩니다. 열 드리프트를 보상하려면 여러 온도에서의 교정 실행에서 파생된 로봇-카메라 변환 매트릭스의 온도 계수 수정 또는 열팽창을 최소화하는 카메라의 견고한 Invar 합금 장착 구조가 필요합니다. 대부분의 생산 시설에서는 드리프트 범위를 흡수하기 위해 팔레트 패턴의 배치 공차를 넓히고 교정 유지 관리 부담을 없애는 대가로 팔레트 밀도를 약간 감소시킴으로써 이 문제를 실용적으로 해결합니다.

지능형 스태킹 로봇 암 셀의 안전 아키텍처: 안전 울타리를 넘어

산업용 로봇 셀의 기존 안전 아키텍처는 연동된 액세스 게이트가 있는 물리적 경계 울타리에 의존합니다. 이 솔루션은 효과적이지만 운영자가 코일 걸림 제거, 팔레트 품질 검사 또는 스트랩 테일 관리를 위해 로봇 작업 범위에 자주 액세스해야 하는 시설에서 운영 마찰을 발생시킵니다. 처리량이 많은 케이블 팔레타이징 작업에서는 울타리가 자주 중단되면 각 게이트 입구가 완전한 안전 정지를 유발하고 생산을 재개하기 전에 의도적인 재시작 순서가 필요하기 때문에 효과적인 시스템 가동 시간이 크게 줄어듭니다. 생산 교대에 따른 누적 효과는 총 가용 시간의 5~10%를 차지할 수 있으며, 이는 지능형 스태킹 로봇 암이 제공하기 위해 설치된 노동력 절감의 일부를 상쇄합니다.

최신 지능형 로봇 스태커 설치에서는 경계 울타리를 영역 스캐너, 안전 등급 비전 시스템 및 힘이 제한된 로봇 모드로 대체하거나 보완하는 협업 안전 아키텍처를 점점 더 많이 사용하고 있습니다. 바닥 수준에 장착된 레이저 기반 안전 장치인 영역 스캐너는 로봇 작업 영역 내에서 구성 가능한 안전 영역을 정의합니다. 작업자가 정의된 영역에 들어가면 로봇은 완전히 멈추는 대신 안전 감소 속도(일반적으로 ISO/TS 15066에 따라 250mm/s 이하)로 감소하여 생산을 완전히 중단하지 않고도 검사 및 사소한 개입 작업을 위해 제한된 인간-로봇 공존을 허용합니다. 작업자가 활성 픽 앤 플레이스 영역 주변의 내부 제외 구역을 관통하는 경우에도 완전 정지가 트리거됩니다.

• 안전 등급 감시 정지(SRMS): 작업자가 모니터링 구역에 들어가면 로봇이 멈추고 위치를 유지합니다. 작업자가 퇴장하면 자동으로 생산이 재개됩니다. 수동으로 다시 시작할 필요가 없으므로 액세스 이벤트로 인한 가동 중지 시간이 구역을 통과하는 이동 시간으로 단축됩니다.
• 속도 및 분리 모니터링(SSM): 스캐너 거리 측정을 통해 실시간으로 계산된 작업자가 접근함에 따라 로봇은 지속적으로 속도를 줄입니다. 가장 가까운 접근 거리는 로봇이 저속, 감속 또는 보호 정지로 감속할지 여부를 결정합니다.
• 전력 및 힘 제한(PFL): 협동 로봇 플랫폼에서 사용 가능한 PFL은 로봇 팔이 접촉 시 가할 수 있는 힘을 제한합니다. 코일 무게가 협동 로봇 페이로드 범위(일반적으로 현재 협업 플랫폼의 경우 최대 16kg) 내에 있는 낮은 페이로드 케이블 코일 애플리케이션에 적합합니다.
• 안전 PLC 통합: 모든 안전 기능(영역 스캐너 구역, 게이트 인터록, 비상 정지 회로 및 로봇 안전 입력)은 표준 기계 PLC가 아닌 전용 안전 PLC(SIL 2 또는 PLe 등급)를 통해 관리되어야 하므로 레시피 또는 프로그램 변경 중에 안전 논리가 실수로 수정되지 않도록 해야 합니다.

2002년 상하이에서 설립되어 2017년 이싱에 Jiangsu Yessjet Precise Machinery Co., Ltd.를 설립하면서 확장된 Shanghai Yessjet Precise Machinery Co., Ltd.는 초기 시스템 레이아웃 단계부터 ISO 10218-2 및 GB 11291.2 요구 사항을 준수하는 Robotic Palletizer 안전 아키텍처를 설계합니다. 안전 영역 구성, 액세스 빈도 분석 및 재시작 절차 설계는 공장 승인 테스트 중에 문서화되고 시운전 중에 현장에서 검증됩니다. 이를 통해 설치된 안전 아키텍처가 설계 단계에서 가정된 이론적 액세스 패턴이 아닌 고객 시설의 실제 운영자 작업 흐름과 일치하는지 확인합니다.
