테이퍼 장력 권선: 대형 케이블 스풀에서 일정한 장력이 잘못된 전략인 이유

케이블 권선 실무에서 가장 지속적으로 발생하는 오해 중 하나는 전체 스풀 빌드 전반에 걸쳐 일정한 장력 설정점을 유지하면 최고의 코일 품질이 생성된다는 것입니다. 실제로는 지속적인 긴장이 전동 와이어 케이블 테이크업 기계 권취 반경이 작을 때 스풀의 시작 부분에 감겨진 내부 레이어는 그 위에 감겨진 모든 후속 레이어에서 압축 하중을 받기 때문에 큰 직경의 빌드에서 기계적으로 불안정한 스풀을 생성합니다. 스풀이 바깥쪽으로 늘어남에 따라 가장 안쪽 레이어의 누적 방사형 압력이 점진적으로 증가하여 결국 케이블 재킷의 압축 항복 강도를 초과하고 레이어 인터페이스에서 절연체의 영구 변형이 발생합니다. 변형은 외부적으로는 보이지 않지만 영향을 받은 지점에서 커패시턴스 판독값이 증가하고 잠재적인 유전 약화가 발생합니다.

테이퍼 장력 와인딩은 스풀 직경이 증가함에 따라 의도적으로 와인딩 장력을 줄여 이 문제를 해결합니다. 특정 권선 직경의 장력은 빌드 전반에 걸쳐 내부 레이어의 반경 방향 압력을 허용 가능한 한도 내로 유지하는 테이퍼 프로파일(선형 또는 곡선)에 따라 시작 장력의 백분율로 설정됩니다. PVC 절연 전원 케이블의 일반적인 테이퍼 비율은 60~75%입니다. 이는 전체 스풀 외부 직경의 장력이 코어에 적용되는 장력의 60~75%임을 의미합니다. 정확한 테이퍼 프로파일은 케이블의 재킷 모듈러스, 스풀 형상 및 최대 허용 내부층 압축 응력에 의해 결정됩니다. 이러한 매개변수는 생산 스풀에 대한 경험적 시행착오가 아닌 엔지니어링 계산이 필요합니다.

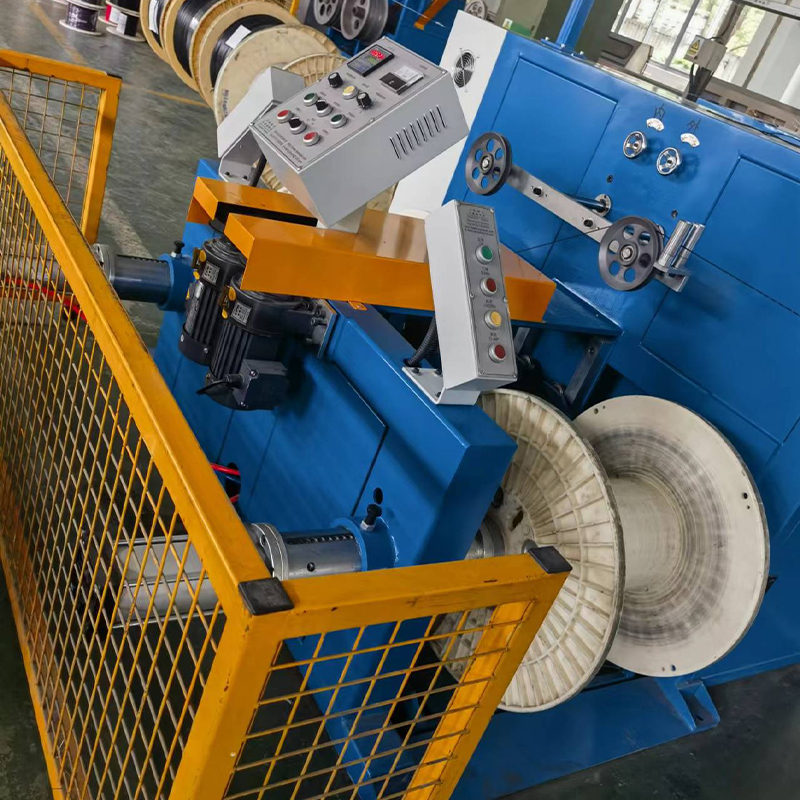

테이퍼 장력 구현 자동 케이블 테이크업 기계 현재 권선 직경을 지속적으로 추적하고 해당 장력 설정점을 실시간으로 적용하는 제어 시스템이 필요합니다. 권선 직경은 스풀 회전 속도에 대한 이동 속도의 비율에서 파생될 수 있습니다. 이는 추가 센서 없이도 대부분의 최신 서보 드라이브 플랫폼에서 사용할 수 있는 계산입니다. Shanghai Yessjet Precise Machinery Co., Ltd.는 전동 전선 케이블 테이크업 기계 제품군의 제품 레시피 시스템의 일부로 테이퍼 장력 프로파일을 구성하여 작업자가 제품 전환 중에 기계에서 수동으로 재계산하지 않고도 각 케이블 사양에 대한 올바른 테이퍼 매개변수를 저장하고 호출할 수 있도록 합니다.

트래버스 피치 계산 및 스풀 레이어 안정성에 미치는 영향

트래버스 피치(권선 스풀의 회전당 케이블이 전진하는 측면 거리)는 케이블이 스풀 플랜지 폭에 걸쳐 얼마나 조밀하게 채워져 있는지와 레이어 인터페이스가 기하학적으로 안정적인지 여부를 결정하는 매개변수입니다. 잘못된 트래버스 피치는 두 가지 실패 모드 중 하나를 생성합니다. 피치가 너무 빡빡하면 인접한 케이블이 권선 장력 하에서 서로 파고드는 중첩 레이어가 생성되어 재킷 표면이 손상되고 불규칙한 레이어 높이가 후속 레이어를 불안정하게 만듭니다. 피치가 너무 넓으면 인접한 턴 사이에 틈이 생겨 와인딩 프로세스 중에 상위 레이어가 아래 턴을 통과하여 교차할 수 있게 되어 자동 지불 장비에서 스풀을 사용할 수 없게 만드는 특징적인 "교차 레이어" 결함이 발생합니다.

단층 권선에 대한 이론적으로 정확한 피치는 케이블 외경에 스풀 길이에 따른 OD 변화를 수용하기 위한 1~3%의 여유 공간을 더한 값과 같습니다. 실제로, 피치 계산에 사용되는 공칭 OD는 공칭 값이 아닌 최대 OD 사양 제한이어야 합니다. 왜냐하면 공칭 OD에서 계산된 피치는 상위 OD 공차에서 작동하는 케이블에 중첩을 생성하기 때문입니다. OD 공차가 ±3%보다 넓은 케이블의 경우 최대 OD에서 계산된 고정 피치는 공칭 또는 최소 OD에서 작동하는 케이블에 눈에 띄는 간격을 생성합니다. 이 경우 레이저 게이지에서 실제 케이블 OD를 읽고 트래버스 피치를 실시간으로 업데이트하는 폐쇄 루프 피치 조정 시스템은 전체 생산 OD 범위에서 우수한 레이어 품질을 제공합니다.

케이블 종류별 트래버스 피치 구성

다층 와인딩의 경우 피치 계산에서는 레이어 간 교차 각도(각 연속 레이어가 플랜지에서 횡단 방향을 바꾸는 각도)도 고려해야 합니다. 과도하게 가파른 교차 각도로 인해 케이블이 반전 지점에서 이전 레이어를 부드럽게 넘어가지 않고 파고들어 각 레이어와 함께 점진적으로 커지는 플랜지에 돌출된 가장자리 비드가 생성되고 결국 케이블이 전체 스풀 폭에 걸쳐 제대로 안착되지 못하게 됩니다. 교차 각도를 제어하려면 플랜지 이동 끝에서 트래버스 감속 및 반전 프로필을 조정해야 합니다. 이는 정상 상태 트래버스 피치와 구별되는 드라이브 매개변수 설정이며 각 케이블 OD 범위에 대해 독립적으로 구성해야 합니다.

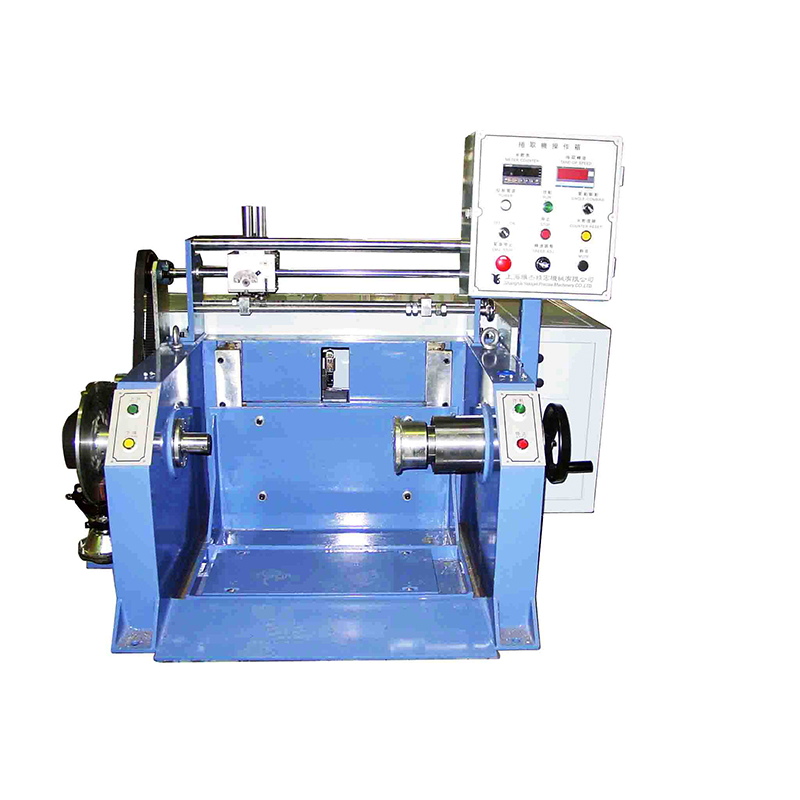

자동 케이블 테이크업 기계의 스풀 변경 순서: 스크랩 길이 최소화

자동 케이블 테이크업 기계의 스풀 변경 이벤트는 스풀 변경 주기당 사용 가능한 케이블 길이가 얼마나 손실되는지를 가장 직접적으로 결정하는 전환입니다. 전체 스풀이 완료 신호를 보내는 순간부터 새 스풀이 정상 상태 권선 장력에 도달하는 순간까지 변경 시퀀스 동안 업스트림 압출 라인은 어큐뮬레이터 버퍼에 축적되거나 라인 속도를 줄여야 하는 케이블을 계속 생산합니다. 어큐뮬레이터 방전 및 라인 속도 전환 중에 생성된 케이블은 속도 변화로 인해 벽 두께나 도체 위치가 사양을 벗어나는 경우가 많으며, 이 길이는 폐기되거나 다운그레이드되어야 합니다. 이 스크랩 길이를 최소화하려면 어큐뮬레이터 용량, 스풀 변경 주기 시간, 테이크업 기계와 라인 마스터 PLC 간의 제어 핸드셰이크 순서 등 세 가지 상호 의존적 변수를 최적화해야 합니다.

자동 케이블 테이크업 기계의 스풀 교체 주기 시간은 여러 순차적 단계로 구성되며 각 단계는 전체 전환 기간에 영향을 미칩니다. 각 단계의 시간 예산을 이해하면 자동화 또는 기계 설계 개선에 대한 엔지니어링 투자가 전체 주기 시간 및 관련 스크랩 길이를 가장 크게 줄일 수 있는 부분을 식별할 수 있습니다.

• 풀 스풀 감지 및 신호 전송: 미터 카운터가 목표 길이에 도달하고 변경 순서를 트리거하며 어큐뮬레이터에 방전을 시작하라는 신호를 보냅니다. 이 단계는 최신 PLC 제어 시스템에서 200밀리초 미만이 소요됩니다. 릴레이 로직 시스템은 기계적 시퀀스가 시작되기도 전에 어큐뮬레이터 용량을 소비하는 1~3초 지연을 발생시키는 경우가 많습니다.
• 케이블 절단 및 테일 고정: 플라잉 커터 또는 고정 커터가 작동하여 케이블을 절단하고 테일이 전체 스풀에 고정됩니다. 총 지속 시간은 일반적으로 자동화 시스템에서 1~3초입니다. 수동으로 꼬리를 묶으면 이 시간이 15~30초까지 연장되며 라인을 완전히 멈춰야 합니다.

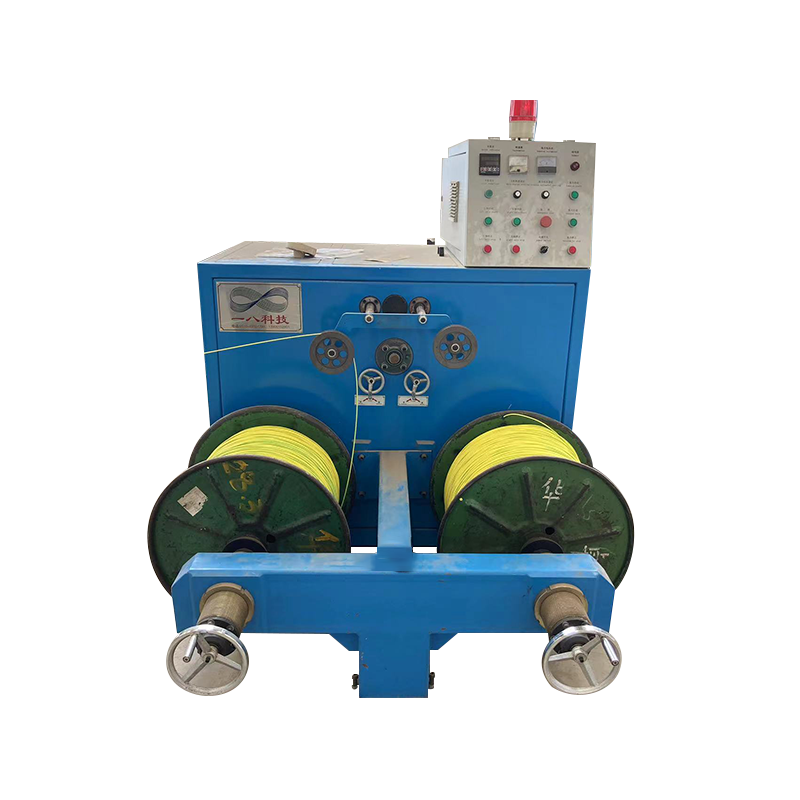

• 전체 스풀 제거 및 빈 스풀 위치 지정: 스풀 캐리지 또는 터릿이 회전하거나 인덱싱되어 빈 스풀을 감기 위치로 가져옵니다. 터릿 스타일 테이크업 기계는 이 단계를 3~6초 안에 완료합니다. 지게차 교체가 필요한 단일 위치 기계는 시설 레이아웃 및 장비 가용성에 따라 2~8분이 소요됩니다.
• 리드 부착 및 초기 권선 가속: 케이블 리드가 새 스풀 코어에 부착되고 와인딩 드라이브가 라인 속도에 맞춰 가속됩니다. 서보 구동 테이크업 기계는 이 가속을 2~4초 안에 완료할 수 있습니다. 구형 DC 드라이브 시스템은 안정적인 권선 장력에 도달하는 데 8~15초가 걸릴 수 있습니다.

스풀 변경당 생성된 총 스크랩 길이는 어큐뮬레이터가 배출되고 테이크업이 아직 정상 상태 장력으로 감기지 않는 동안 라인 속도와 모든 단계의 합계를 곱한 것입니다. 200m/분의 라인 속도에서 30초의 총 전환 시간은 변경 이벤트당 잠재적으로 사양을 벗어난 케이블 100미터를 생성합니다. 이는 교대당 여러 스풀 변경을 실행하는 라인에서 상당한 재료 비용입니다. 터렛 테이크업 및 서보 가속을 통해 전환 시간을 8초로 줄이면 약 27미터로 단축됩니다. 이는 생산 수율과 생산된 케이블 킬로미터당 자재 비용에 직접적인 영향을 미치는 변경당 스크랩이 73% 감소한 것입니다.

장력 피드백 아키텍처: 댄서 기반 및 로드 셀 기반 제어

전동 와이어 케이블 테이크업 기계는 두 가지 기본 장력 측정 아키텍처 중 하나를 사용하여 권선 장력 제어 루프에 대한 피드백 신호(댄서 롤러 위치 피드백 또는 직접 로드 셀 장력 측정)를 생성합니다. 각 아키텍처에는 애플리케이션의 케이블 유형, 회선 속도 및 장력 안정성 요구 사항에 따라 둘 중 하나를 더 적절하게 만드는 고유한 응답 특성, 교정 요구 사항 및 오류 모드가 있습니다. 근본적인 차이점을 이해하면 엔지니어는 새로운 설치에 대한 올바른 시스템을 지정하고 첫 번째 응답으로 컨트롤러를 다시 조정하지 않고도 기존 시스템의 제어 성능 문제를 진단할 수 있습니다.

댄서 기반 장력 제어는 간접적인 장력 측정으로 케이블 경로에서 스프링 또는 공압식 롤러의 위치를 ​​사용합니다. 댄서의 변위는 댄서 질량과 스프링 또는 공압식 예압력이 알려진 경우 장력에 비례합니다. 주요 장점은 기계적 단순성과 고유한 축적 기능입니다. 댄서 롤러 이동은 제어 루프가 즉시 반응할 필요 없이 속도 과도 현상을 흡수하는 버퍼를 제공합니다. 한계는 댄서 위치가 간접적인 장력 측정이라는 점입니다. 이는 댄서와 스풀 사이의 케이블 경로 마찰로 인해 감기 지점의 장력과 다를 수 있는 댄서 접촉점의 힘을 측정합니다. 특히 가이드 롤러와 구멍에 대한 상당한 접촉 마찰을 발생시키는 굽힘 강성이 높은 대구경 케이블의 경우 더욱 그렇습니다.

로드 셀 장력 측정은 계측 가이드 롤러 또는 고정 가이드 핀의 반력 센서로서 케이블 경로에 직접 스트레인 게이지 힘 변환기를 배치하고 측정 지점의 케이블 장력에 비례하는 직접적인 전기 신호를 제공합니다. 로드 셀 시스템은 댄서 시스템의 마찰로 인한 측정 오류를 제거하고 개별 권선 회전 내에서 빠른 장력 과도 현상을 감지하고 수정해야 하는 고속 권선 응용 분야에 더 적합한 고대역폭 장력 신호를 제공합니다. 단점은 로드 셀에 버퍼링 기능이 없다는 점입니다. 제어 루프는 모든 장력 과도 현상에 응답해야 하므로 진동을 방지하려면 더 높은 제어 대역폭과 더 주의 깊은 PID 조정이 필요합니다. 또한 로드 셀 시스템은 측정 정확도를 유지하기 위해 정기적인 교정이 필요합니다. 스트레인 게이지 제로 오프셋은 시간이 지남에 따라 온도와 기계적 피로에 따라 표류하기 때문입니다.

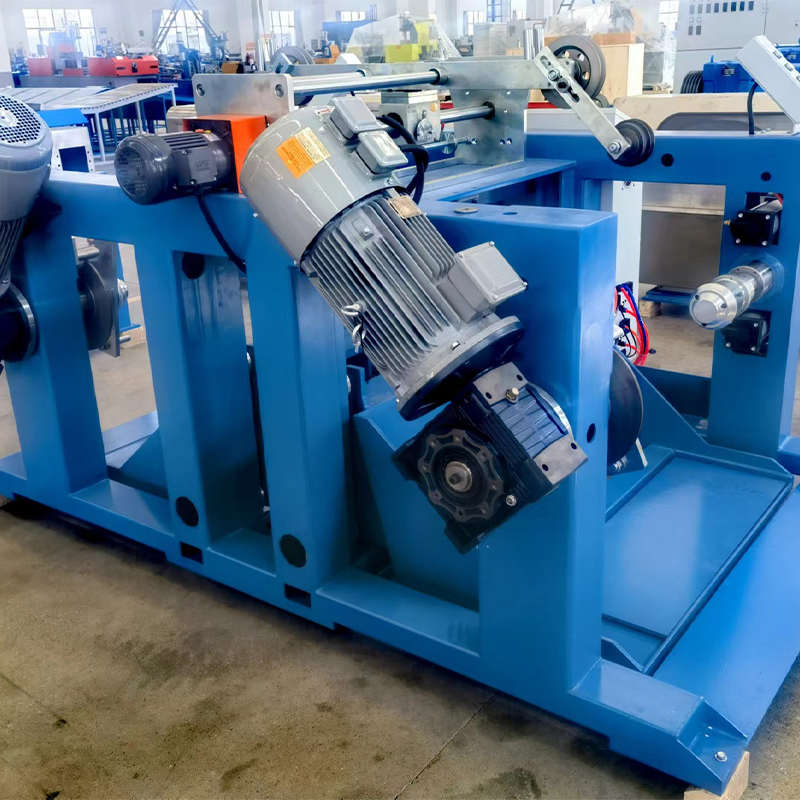

권선 스풀 기계적 호환성: 샤프트 인터페이스 표준 및 정격 부하

전동식 와이어 케이블 테이크업 기계에서 자주 간과되는 와인딩 품질 문제의 원인은 와인딩 스풀과 테이크업 기계 샤프트 인터페이스 간의 기계적 비호환성입니다. 케이블 제조업체는 일반적으로 수년간 운영하면서 여러 공급업체로부터 혼합된 스풀 재고를 축적합니다. 이는 보어 직경, 키 홈 형상 및 플랜지 동심도의 미묘한 치수 변화로 인해 샤프트 공차가 엄격한 테이크업 기계에 문제가 발생합니다. 샤프트 공칭보다 0.3mm 더 큰 보어 직경을 가진 스풀은 스풀이 권선 장력 하에서 편심하게 작동할 수 있도록 틈새 맞춤을 생성합니다. 편심은 프로세스 생성이 아닌 기계적으로 유도되기 때문에 제어 시스템이 억제할 수 없는 회전당 1회 장력 리플을 생성합니다.

전동식 와이어 케이블 테이크업 기계와의 호환성을 위해 확인해야 하는 관련 스풀 기계적 매개변수에는 보어 직경 및 공차, 키 홈 폭 및 깊이, 플랜지 런아웃 사양, 최대 케이블 충전 수준에서 스풀의 정격 중량 용량이 포함됩니다. 스풀 중량 용량은 높은 횡단력 기능을 갖춘 자동 케이블 권취 기계에서 특히 중요합니다. 전체 스풀 횡단 폭에 걸쳐 적용되는 권선 장력은 스풀 샤프트 베어링에 상당한 굽힘 모멘트를 생성하고 스풀의 구조적 등급을 초과하면 플랜지 변형이 발생하여 스풀이 영구적으로 손상되고 로드된 스풀을 지게차로 다룰 때 안전 위험이 발생할 수 있습니다.

• 보어 직경 검증: 새 스풀 배치를 생산 서비스에 투입하기 전에 보정된 보어 게이지로 보어 직경을 측정하십시오. 정밀 테이크업 용도의 경우 샤프트 공칭 직경의 ±0.05mm 이내의 스풀만 허용합니다. 더 넓은 공차에는 복잡성과 편심 가능성을 추가하는 테이퍼형 어댑터 슬리브가 필요합니다.
• 플랜지 런아웃 검사: 처음 사용하기 전과 스풀 낙하 이벤트 후에 기준 맨드릴의 다이얼 표시기로 플랜지 면 런아웃을 확인하십시오. 런아웃이 플랜지 반경 300mm당 0.5mm를 초과하면 트래버스 반전 타이밍 오류 및 가장자리 비드 형성을 유발하는 플랜지 변형을 나타냅니다.
• 최대 충전 중량 계산: 스풀의 순 저장 부피(총 스풀 부피에서 코어 부피를 뺀 값)와 단위 부피당 케이블 중량의 곱으로 최대 케이블 충전 중량을 계산합니다. 이 값이 스풀 용기 중량을 포함하는 스풀의 정격 총 부하 용량보다 최소 안전계수 1.5만큼 낮은지 확인합니다.
• 키홈 맞춤 등급: 일반 동력 전달에 사용되는 일반 맞춤 공차 대신 테이크업 응용 분야에 꼭 맞는 키홈(JS9/h9 또는 ISO 286에 따른 동급)을 지정합니다. 느슨한 키홈 맞춤은 가속 및 감속 중에 샤프트를 기준으로 스풀 회전을 허용하여 국부적인 장력 스파이크를 생성하는 마이크로 슬립 이벤트를 생성합니다.

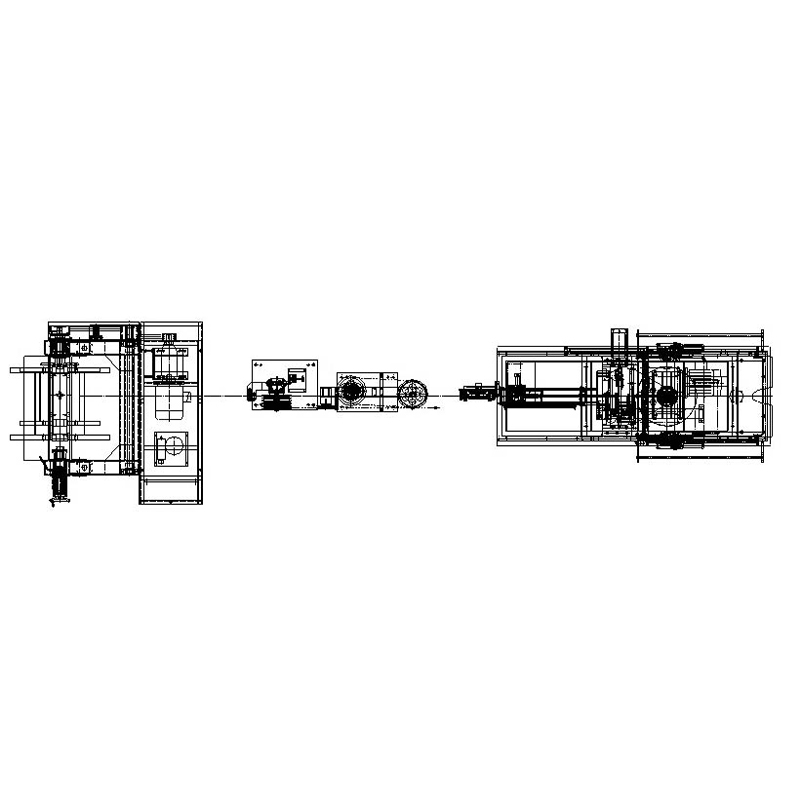

기존 압출 라인에 자동 케이블 권취 기계 통합 개조

원래 수동 테이크업용으로 설계된 기존 압출 라인에 자동 케이블 테이크업 기계를 추가하면 프로젝트 계획 단계에서 종종 과소평가되는 제어 통합 문제가 발생합니다. 압출 라인의 운반 속도 컨트롤러는 라인의 최종 속도 기준으로 작동하도록 설계되었습니다. 이는 생산 속도를 설정하고 모든 업스트림 장비가 그에 따릅니다. 자동 권취 장치가 추가되면 속도 조정을 통해 케이블 장력을 조절하는 두 번째 폐쇄 루프 제어 시스템이 라인 끝에 도입됩니다. 이 두 제어 루프가 적절하게 조정되지 않으면 서로 역으로 상호 작용합니다. 홀오프는 장력 저하 신호에 따라 속도를 증가시키는 반면 테이크업 드라이브는 동일한 장력 저하에 따라 속도를 동시에 감소시켜 두 루프 모두 독립적으로 해결할 수 없는 지속적인 진동을 생성합니다.

표준 솔루션은 속도 제어 모드가 아닌 토크 제어 모드에서 테이크업 드라이브를 구성하고 홀오프 드라이브는 속도 마스터로 유지하는 것입니다. 토크 제어 모드에서 테이크업 드라이브는 목표 장력 설정점에 해당하는 일정한 와인딩 토크를 적용하고 와인딩 속도는 홀오프 출력 속도에 맞게 자동으로 조정됩니다. 이는 패시브 브레이크가 속도에 관계없이 일정한 저항을 제공하는 방식과 유사합니다. 그런 다음 댄서 롤러 위치는 기본 속도 기준이 아닌 토크 설정점을 조정하기 위한 트림 신호로만 사용됩니다. 이 제어 아키텍처는 테이크업 드라이브가 케이블 속도를 제어하기 위해 더 이상 홀오프와 경쟁하지 않기 때문에 루프 상호 작용 문제를 제거합니다. 이는 단순히 홀오프 속도 컨트롤러가 충돌 없이 구동할 수 있는 제어된 저항 토크를 제공하는 것뿐입니다.

2002년 대만 투자로 상하이에서 설립되어 2017년 우시 이싱에 있는 Jiangsu Yessjet Precise Machinery Co., Ltd.를 통해 확장된 Shanghai Yessjet Precise Machinery Co., Ltd.는 전동 와이어 케이블 테이크업 기계와 자동 케이블 테이크업 기계를 다양한 OEM이 구축한 압출 라인에 통합하는 광범위한 경험을 축적했습니다. 통합 엔지니어링 프로세스는 기존 라인의 제어 시스템 감사로 시작하여 견인 드라이브 유형, 통신 프로토콜 기능 및 연동에 사용 가능한 I/O를 식별합니다. 이어서 테이크업 드라이브가 속도 참조를 수신하는 방법과 루프 상호 작용을 피하기 위해 댄서 신호를 라우팅하는 방법을 정확하게 지정하는 정의된 통합 아키텍처가 이어집니다. 이러한 구조화된 접근 방식은 생산 시험 중에 제어 상호 작용 문제가 발견되고 반복적으로 해결되는 조정되지 않은 추가 기능 설치에 비해 개조 시운전 시간을 지속적으로 줄였습니다.
