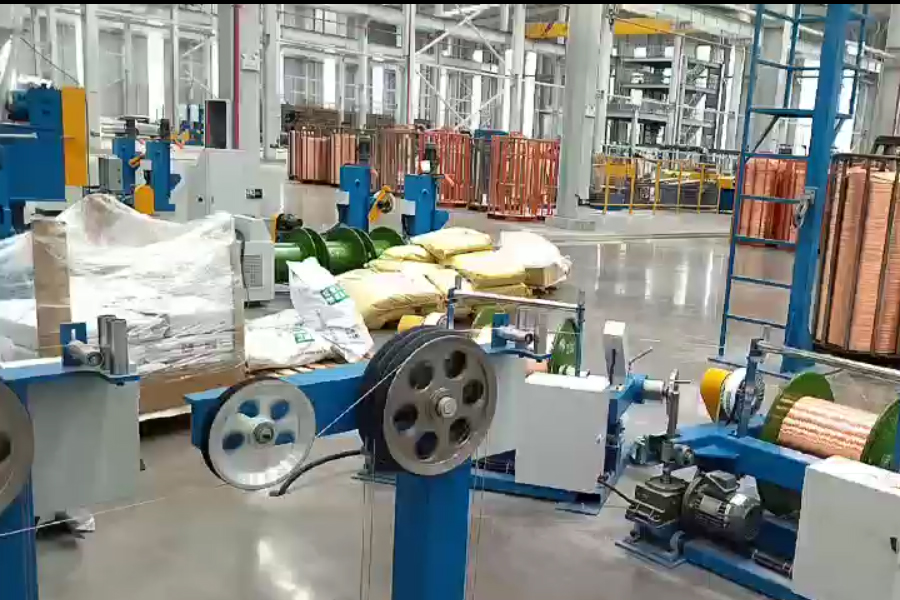

나사 설계가 와이어의 출력 품질에 미치는 영향 케이블 압출 라인

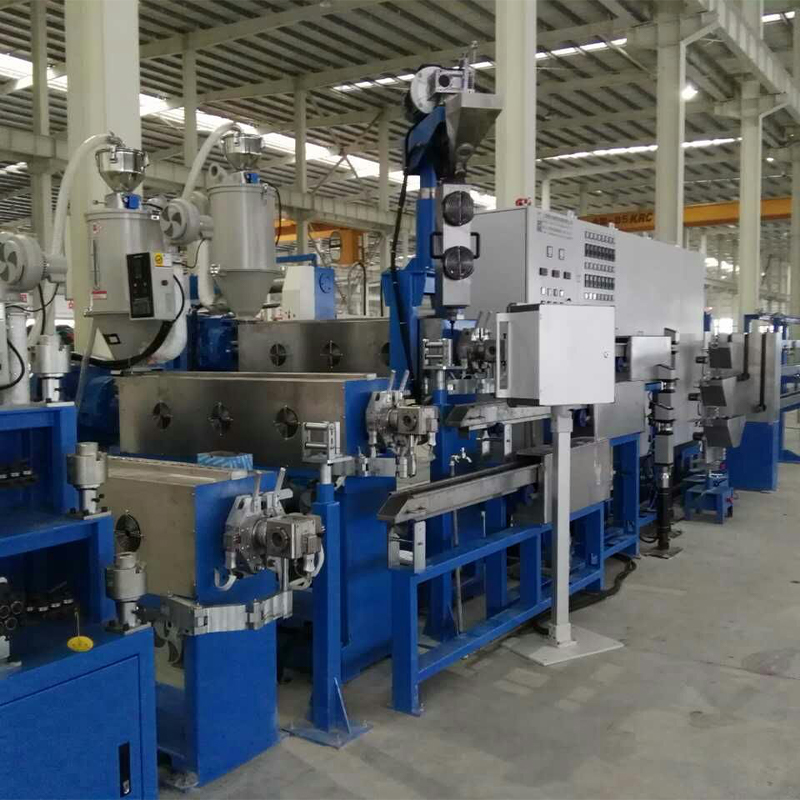

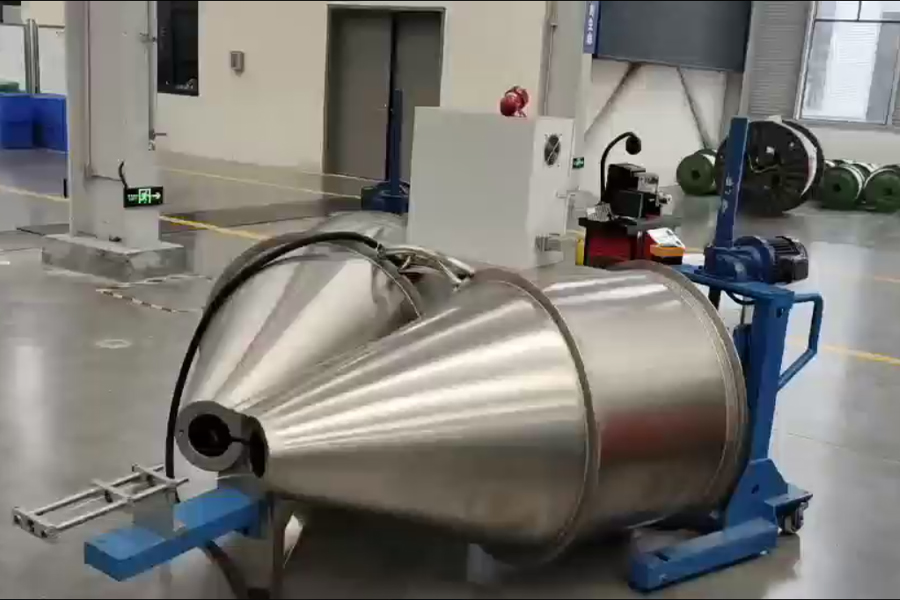

압출기 나사는 모든 작업의 핵심입니다. 와이어 및 케이블 압출 라인 그러나 그 기하학적 구조는 조정 가능한 변수가 아닌 고정 매개변수로 처리되는 경우가 많습니다. 실제로 L/D 비율, 압축 비율, 플라이트 피치, 배리어 영역 구성을 포함한 스크류 설계는 용융 균질성, 출력 속도 및 단열재 벽 두께 일관성을 직접적으로 결정합니다. 예를 들어, PVC 화합물용으로 설계된 스크류는 동일한 RPM 설정에서도 XLPE 또는 TPE를 실행할 때 눈에 띄게 다른 용융 온도와 전단 속도를 생성합니다. 이러한 관계를 이해하면 생산 엔지니어는 기계와 함께 제공된 모든 것을 기본값으로 설정하는 대신 스크류 선택에 대해 정보에 입각한 결정을 내릴 수 있습니다.

L/D 비율(길이 대 직경)은 가장 일반적으로 인용되는 나사 매개변수입니다. 더 높은 L/D 비율(케이블 절연 응용 분야의 경우 일반적으로 25:1 ~ 30:1)은 용융된 폴리머에 더 많은 체류 시간을 제공하여 혼합 및 열 균일성을 향상시킵니다. 그러나 나사가 길어지면 전단 열 입력도 증가하여 LSZH(Low Smoke Zero Halogen) 재료와 같은 열에 민감한 화합물에 문제가 될 수 있습니다. 이러한 경우 계량 영역 근처에 전용 혼합 섹션이 있는 배리어 스크류 설계가 더 나은 솔루션을 제공합니다. 배럴에서 고체상과 용융상을 더 일찍 분리하여 과도한 전단 없이 녹지 않은 펠릿 오염을 줄입니다.

Shanghai Yessjet Precise Machinery Co., Ltd.는 각 고객의 케이블 압출 라인에 대한 특정 화합물 제품군과 목표 출력 범위를 기반으로 스크류 형상을 구성합니다. 엔지니어링 팀은 범용 나사를 공급하는 대신 압축비와 비행 형상을 지정하기 전에 폴리머 점도 곡선, 처리 온도 범위 및 라인 속도 요구 사항을 평가합니다. 이 접근 방식은 작업자가 종종 다이 센터링 또는 장력 제어 문제로 잘못 간주하는 벽 두께 변화의 일반적인 원인을 제거합니다.

배럴 구역 전체의 온도 프로파일링: 구역이 많을수록 제어력이 높아지는 이유

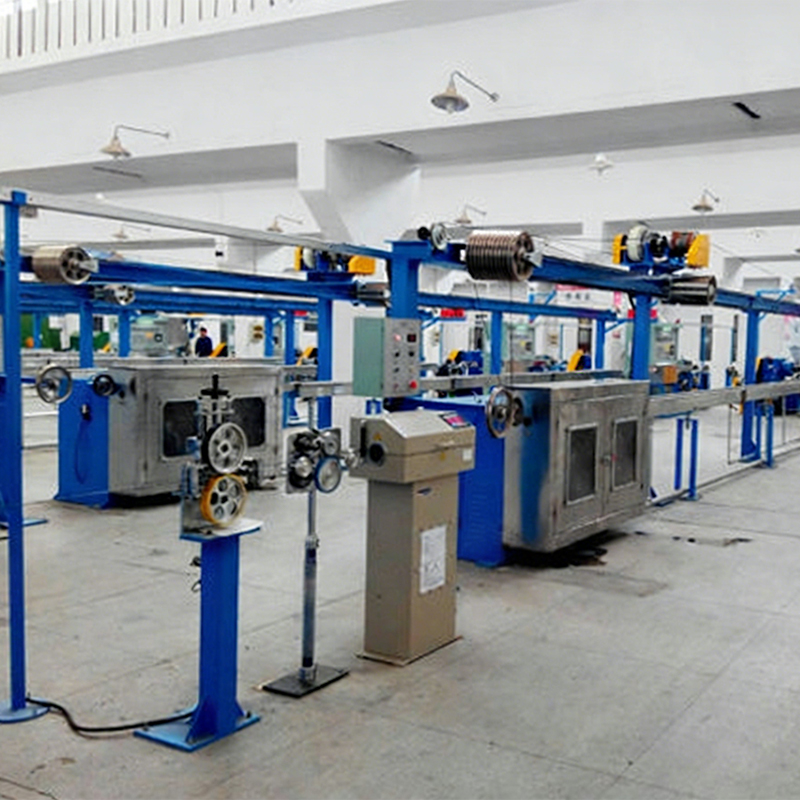

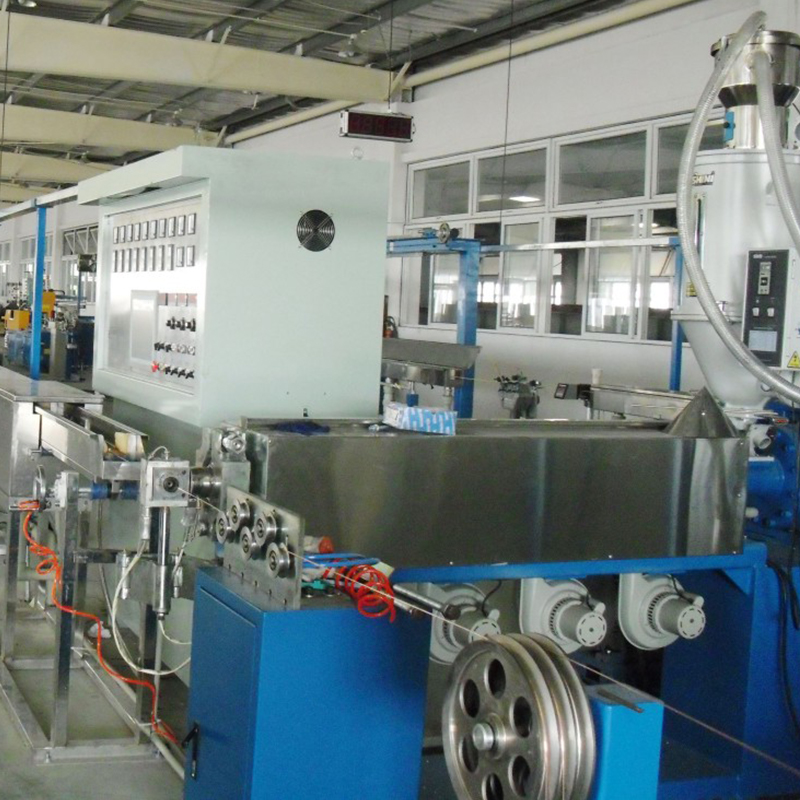

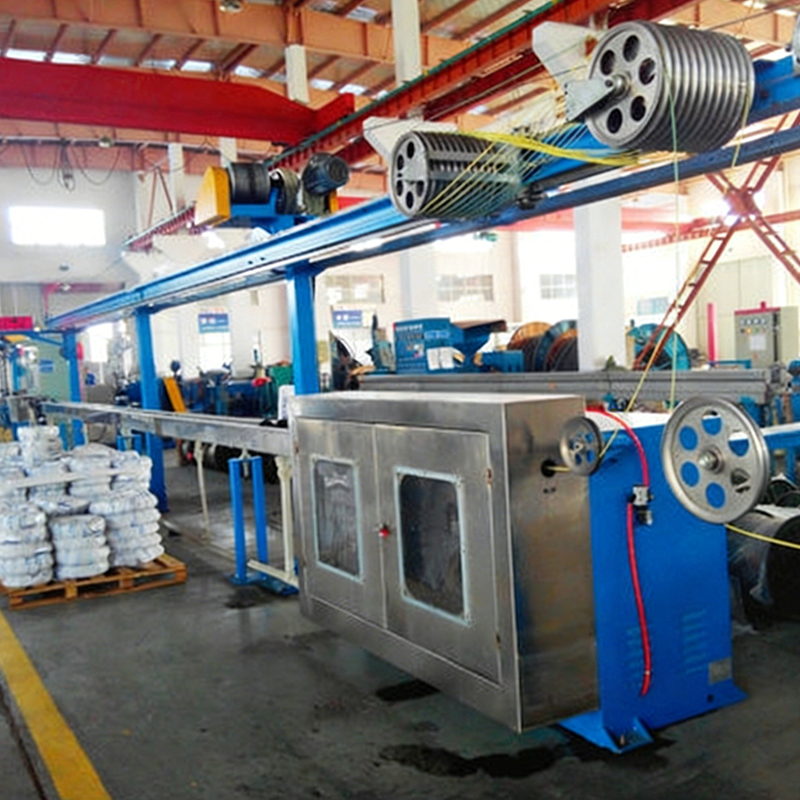

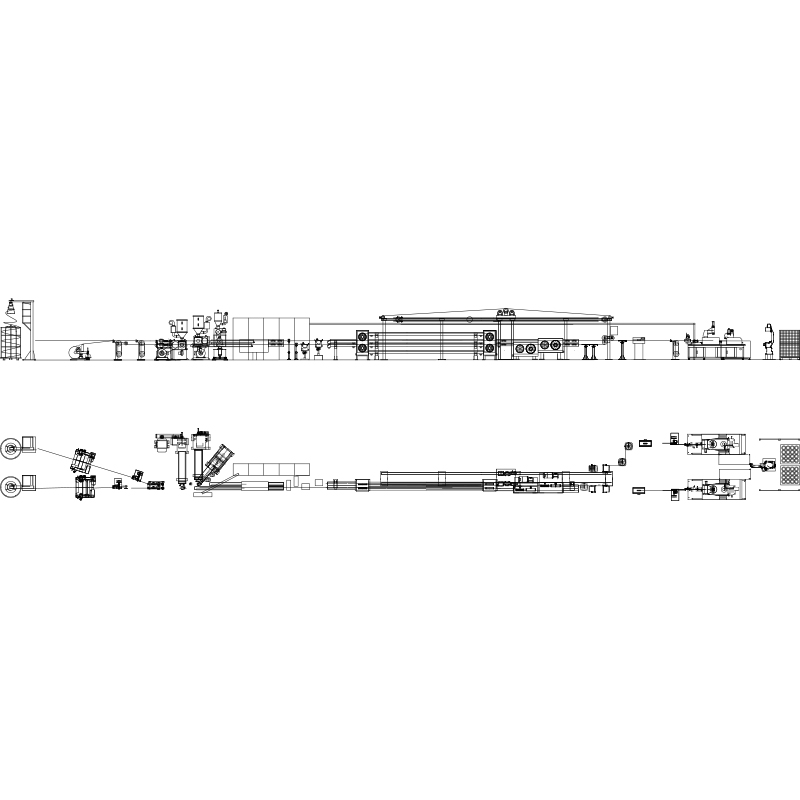

최신 케이블 압출 라인 구성은 일반적으로 압출기 배럴을 5~8개의 독립적으로 제어되는 가열 영역과 별도의 다이 및 크로스헤드 영역으로 나눕니다. 이 분할의 목적은 단순히 폴리머를 목표 용융 온도로 가열하는 것이 아니라 전체 가소화 경로를 따라 열 구배를 관리하여 용융물이 목표 벽 두께와 라인 속도에 맞는 점도에서 일관되고 기포 없는 상태로 다이에 도달하도록 하는 것입니다.

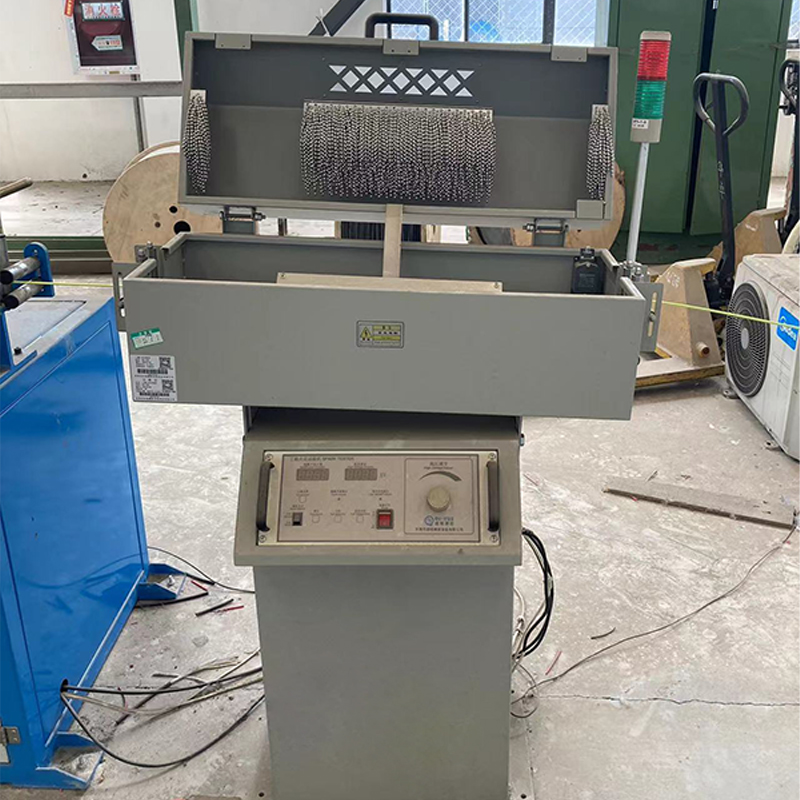

일반적인 오해는 모든 배럴 영역이 비슷한 온도에서 작동해야 하며 다이 방향으로만 약간만 증가한다는 것입니다. 실제로 최적의 프로파일은 재료에 따라 크게 달라집니다. HDPE와 같은 반결정성 폴리머의 경우, 상승하는 프로필(더 차가운 공급 구역, 점점 더 뜨거워지는 계량 구역)은 점진적인 용융을 촉진하고 공급을 차단하는 조기 용융의 위험을 줄입니다. 경질 PVC와 같은 무정형 재료의 경우 계량 영역이 약간 낮아지는 평평한 프로파일은 과도한 전단열 축적으로 인한 품질 저하를 방지합니다. 이 프로필을 잘못 얻으면 스파크 테스트나 고객의 최종 사용 테스트 중에만 명백해지는 마이크로 젤 함유물이나 표면 결함이 발생합니다.

재료별 일반적인 온도 프로파일 전략

이러한 프로필은 고정 레시피가 아닌 시작 참조 역할을 합니다. 실제 최적화에는 다이 입구의 용융 압력 게이지와 적외선 용융 온도계가 필요하여 배럴 구역 설정점과 관계없이 실제 용융 온도를 검증합니다. 이는 200m/분 이상의 고속 라인을 실행할 때 매우 중요한 차이입니다.

Caterpillar 운반 장력 제어 및 도체 신장에 미치는 영향

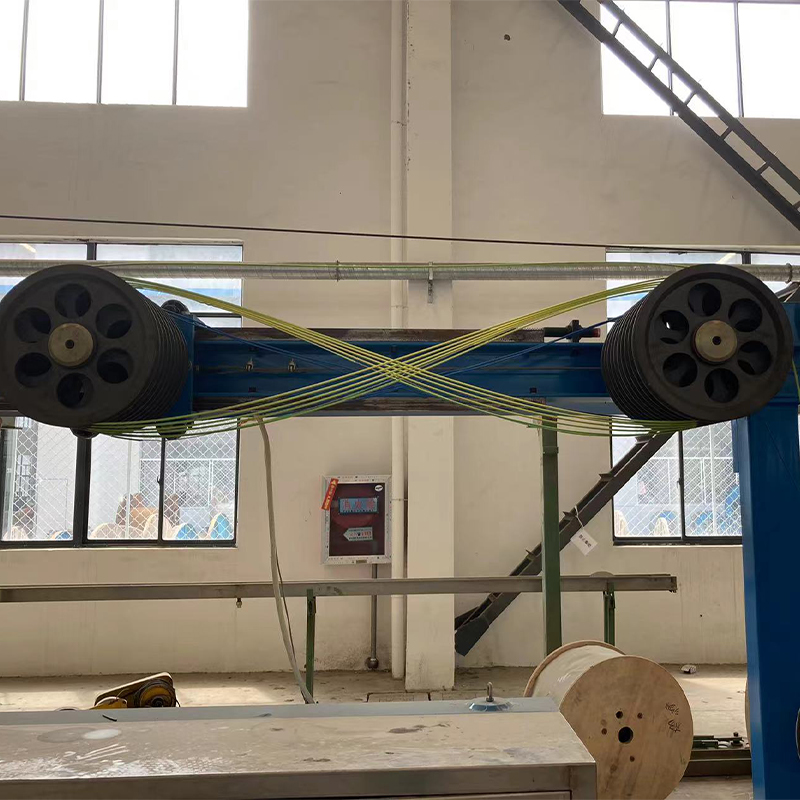

와이어 및 케이블 압출 라인에서 캐터필라 운반 장치는 단순히 완성된 케이블을 설정된 속도로 당기는 것 이상을 수행합니다. 이는 단열재 벽 두께가 실시간으로 조절되는 주요 메커니즘입니다. 홀오프 속도와 압출기 출력 속도 사이의 관계에 따라 축소 비율이 결정되며, 이는 다시 다이 출구와 응고 지점 사이에서 압출물이 늘어나는 정도를 결정합니다. 운반 속도가 1~2%만 변해도 공칭 벽 두께가 IEC 60227 또는 UL 83과 같은 표준에서 지정한 공차 범위 밖으로 이동할 수 있습니다.

홀오프 장력의 덜 논의된 결과는 도체 자체에 미치는 영향입니다. 장력이 과도한 경우(일반적으로 너무 높게 설정된 캐터필러 벨트 압력 또는 견인 속도와 이완 장력 간의 불일치로 인해 발생) 도체가 영구적으로 늘어납니다. 연선 도체에서 이러한 신장은 개별 와이어의 꼬임 길이를 압축하여 단위 길이당 도체의 DC 저항을 변경하고 잠재적으로 킬로미터 측정당 저항을 준수하지 못하게 만듭니다. 이 효과는 스트랜드 인장 강도 마진이 더 작은 0.5mm² 미만의 미세 와이어 구조에서 특히 두드러집니다.

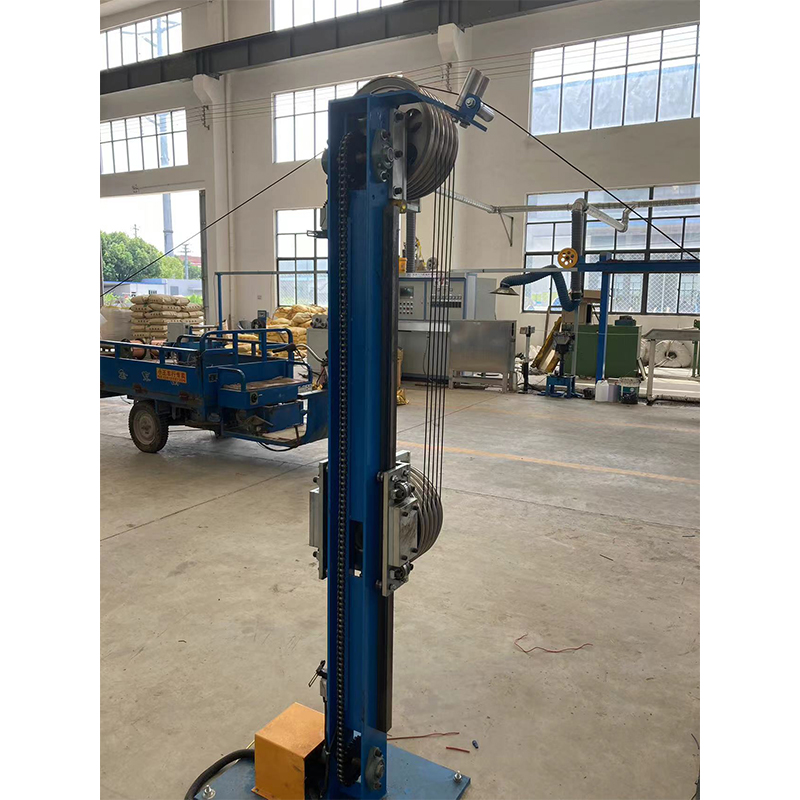

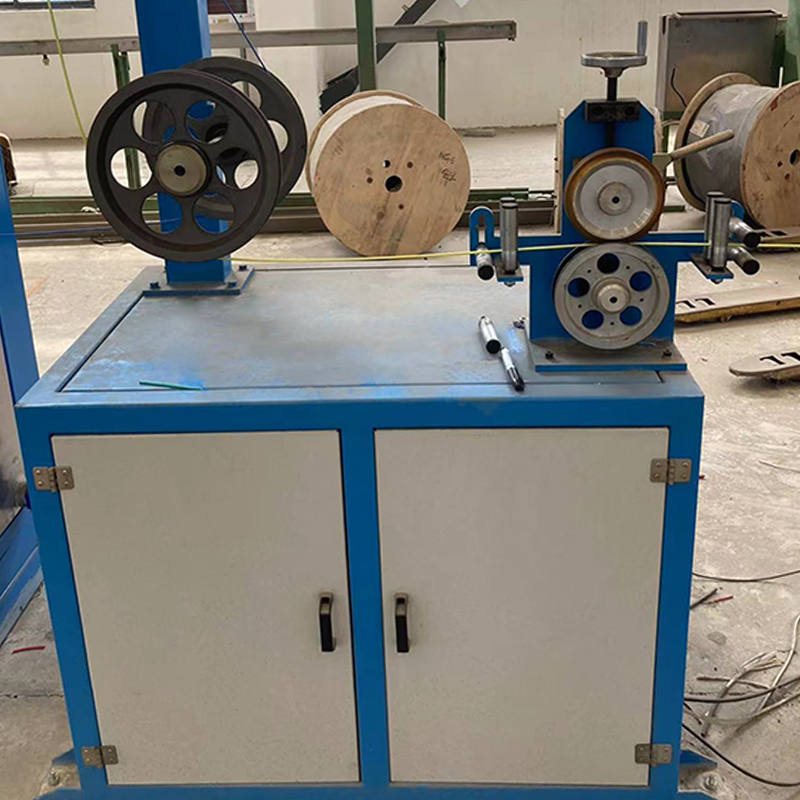

적절한 캐터필러 구성을 위해서는 벨트 접촉 길이와 압력을 케이블 외경 및 재킷 복합 강성과 일치시켜야 합니다. 실리콘이나 유연한 TPU와 같은 부드러운 화합물은 표면 자국을 방지하기 위해 더 낮은 벨트 조임력과 더 넓은 벨트 패드가 필요합니다. 제어 시스템은 시작 및 종료 시 가속 및 감속 단계를 포함하여 전체 실행 전반에 걸쳐 안정적인 장력 창을 유지하기 위해 페이오프 및 테이크업 모두에서 댄서 롤 위치 피드백을 통합해야 합니다.

레거시 라인 개조: 업그레이드할 수 있는 것과 업그레이드할 수 없는 것

많은 케이블 제조업체는 기계적으로는 건전하지만 최신 MES 또는 데이터 수집 시스템과의 통합을 방해하는 오래된 제어 아키텍처, 아날로그 온도 컨트롤러 및 릴레이 기반 시퀀스 로직으로 인해 제한되는 15~25년 된 와이어 및 케이블 압출 라인 장비를 운영합니다. 전체 라인 교체가 항상 가장 경제적인 경로는 아닙니다. 압출기 배럴, 스크류 및 기어박스의 기계적 상태가 최소 마모 임계값을 충족하는 경우 대상 개조를 통해 자본 비용의 30~50%로 새 라인 성능의 70~85%를 복구할 수 있습니다.

개조 우선순위 평가

• 높은 가치의 업그레이드: 최신 Siemens S7 또는 Allen-Bradley ControlLogix 플랫폼으로 PLC 교체, 레시피 관리 기능이 있는 터치스크린 HMI, 레이저 게이지를 사용한 폐쇄 루프 직경 제어 및 장력 피드백이 있는 서보 구동 홀오프
• 중간 가치 업그레이드: 아날로그 배럴 구역 컨트롤러를 자동 튜닝 기능이 있는 디지털 PID 장치로 교체하고, 드라이브 인버터를 에너지 회수 제동 기능이 있는 최신 가변 주파수 드라이브로 업그레이드합니다.
• 결함이 없는 한 낮은 값: 기계적으로 건전한 기어박스, 라이너와 스크류 간격 마모가 40% 미만인 압출기 배럴 또는 부식이 없는 냉각통 구조를 교체합니다.
• 개조 호환되지 않음: 정렬 공차를 초과하는 프레임 왜곡이 있는 압출기 프레임, 센터링 볼트에 나사산이 벗겨진 크로스헤드 또는 복합 혼합물의 분리를 생성하는 내부 마모가 있는 피드 호퍼

Shanghai Yessjet Precise Machinery Co., Ltd.는 노후화된 케이블 압출 라인 장비를 운영하는 고객을 위해 구조화된 개조 평가 프로세스를 개발했습니다. 평가에는 내시경을 통한 나사 및 배럴 마모 측정, 기어박스 백래시 테스트, 배럴 히터 성능의 열화상 촬영, 사용 가능한 예비 부품이 없는 오래된 구성 요소를 식별하기 위한 제어 시스템 감사가 포함됩니다. 이 진단 단계를 통해 고객은 3~5년 이내에 전체 교체가 필요한 기계 플랫폼의 제어 업그레이드에 투자하지 않아도 됩니다.

폐쇄 루프 직경 제어: 작동 방식 및 한계는 어디입니까?

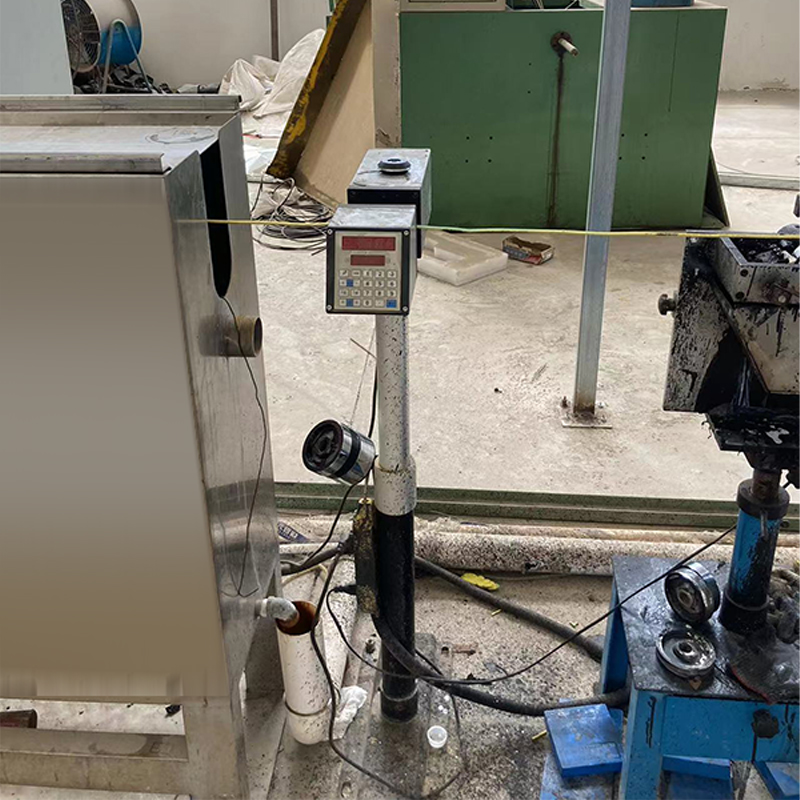

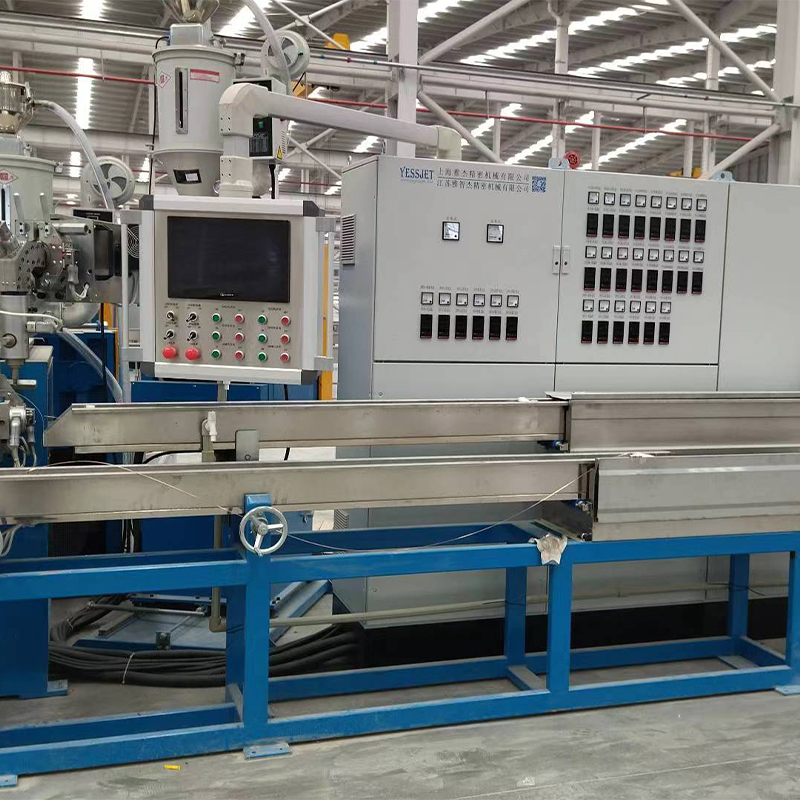

냉각 홈통 바로 뒤에 위치한 레이저 직경 게이지는 이제 대부분의 새로운 케이블 압출 라인 설치의 표준입니다. 게이지는 일반적으로 500~2,000Hz의 스캔 속도로 외부 직경을 지속적으로 측정하고 측정값을 라인 속도 컨트롤러 또는 압출기 스크류 속도 드라이브에 다시 공급하여 대상 직경의 편차를 실시간으로 수정합니다. 잘 조정된 시스템에서 이 폐쇄 루프 아키텍처는 100~150m/분으로 실행되는 라인에서 직경 공차를 ±0.02mm 이내로 유지할 수 있으며, 이는 정상 상태 생산 중에 작업자 개입 없이 대부분의 IEC 및 UL 와이어 표준 요구 사항을 충족합니다.

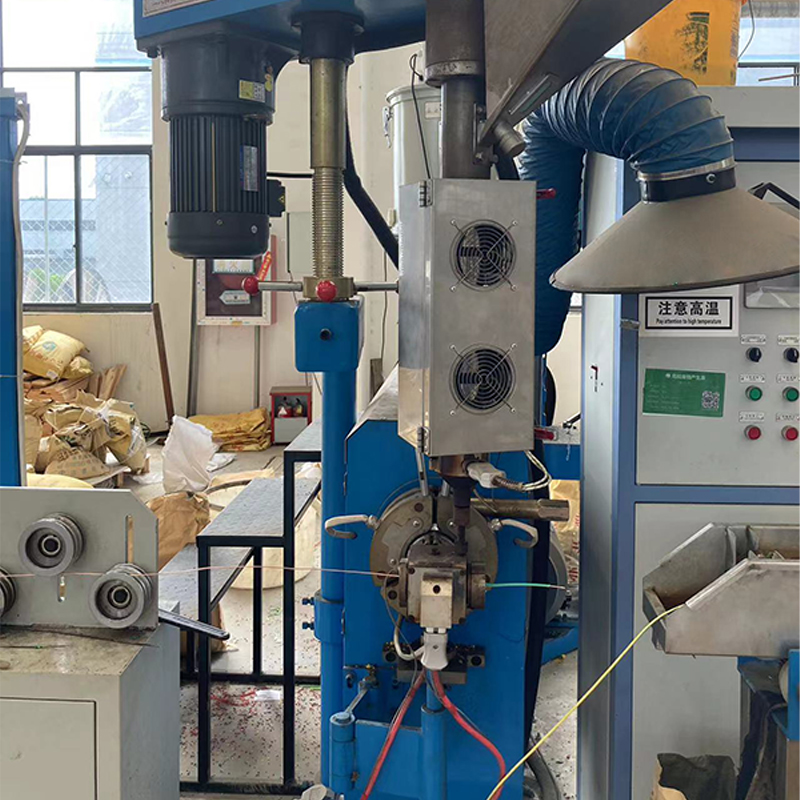

그러나 폐쇄 루프 직경 제어에는 장비 공급업체가 항상 명확하게 전달하지 않는 중요한 제한 사항이 있습니다. 게이지는 외부 재킷 직경을 측정합니다. 벽 두께 편심을 직접 감지할 수는 없습니다. 이를 위해서는 초음파 벽 두께 게이지나 물통에 위치한 정전용량 기반 편심 모니터가 필요합니다. 크로스헤드 본체의 열 팽창으로 인해 장기간 동안 다이 센터링이 표류하는 경우 케이블은 30~40% 편심으로 작동하면서 외경을 완벽하게 측정할 수 있습니다. 공정 제어를 위해 직경 게이지에만 의존하면 가장 얇은 지점에서 최소 벽 두께에 실패하는 재료를 생성하면서 외경 검사를 통과할 수 있습니다.

또한 피드백 루프 응답 시간은 다이 출구와 게이지 위치 사이의 거리에 의해 제한됩니다. 긴 냉각 홈통이 있는 라인(폴리머의 냉각 길이 연장이 필요한 대형 도체 케이블에 필요함)에서 이러한 전송 지연은 일반적인 라인 속도에서 15~40초가 될 수 있습니다. 이 지연 동안 프로세스 교란(예: 부분적으로 막힌 스크린 팩으로 인한 용융 압력의 급증)으로 인해 제어 시스템이 응답하기 전에 이미 25~60미터의 허용 오차 범위를 벗어난 케이블이 생성되었습니다. 이러한 지연을 이해하고 제어 알고리즘에서 적절한 데드밴드 매개변수를 설정하는 것은 과도한 수정 진동을 방지하는 데 필수적입니다. 이는 종종 원래 방해보다 제품 일관성에 더 큰 피해를 줍니다.

자동 코일링 및 로봇 팔레타이징: 최종 라인 자동화를 위한 통합 고려 사항

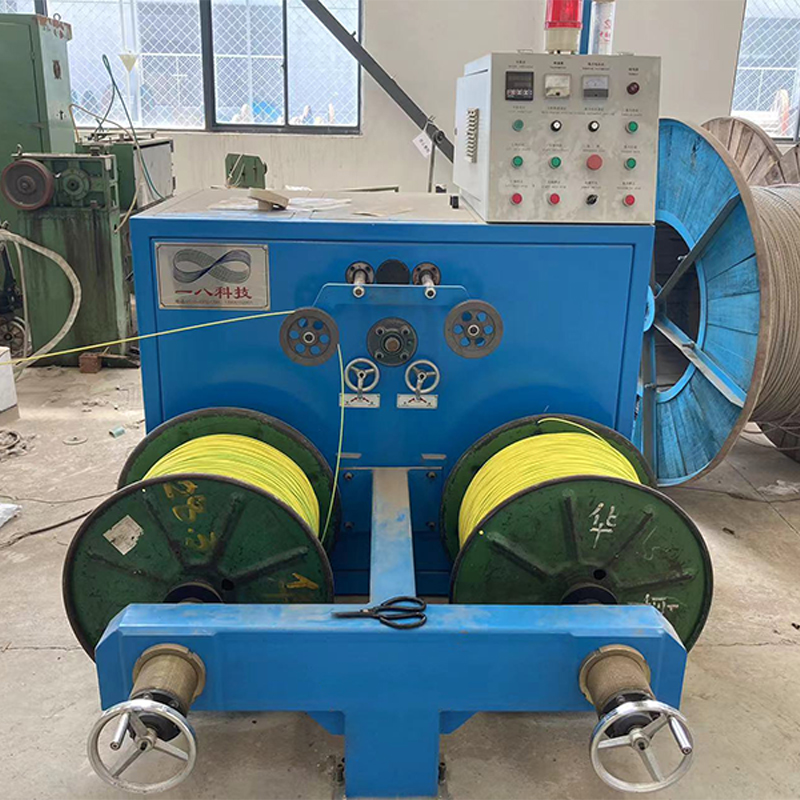

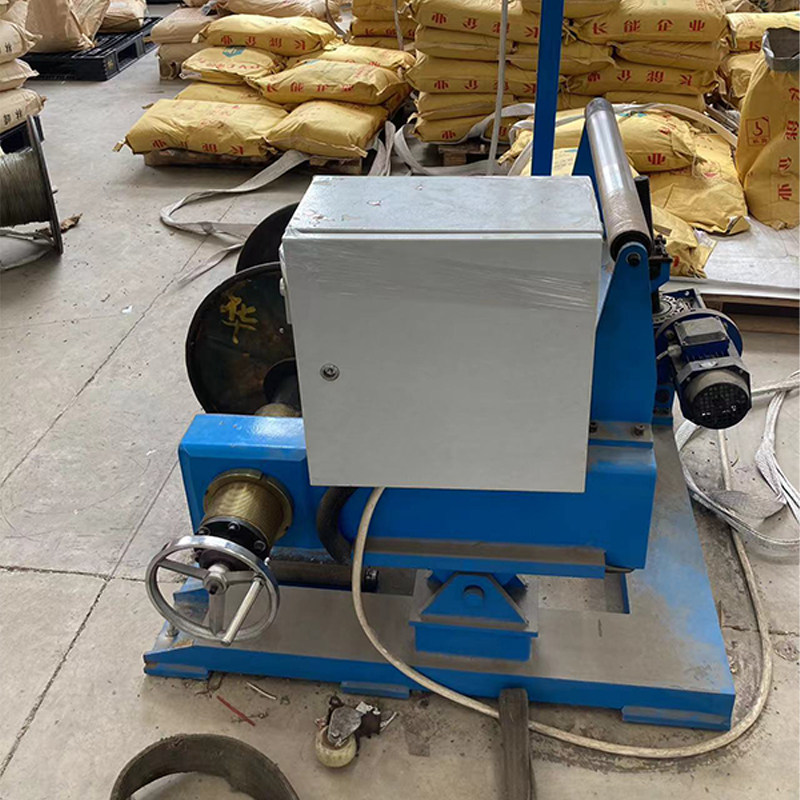

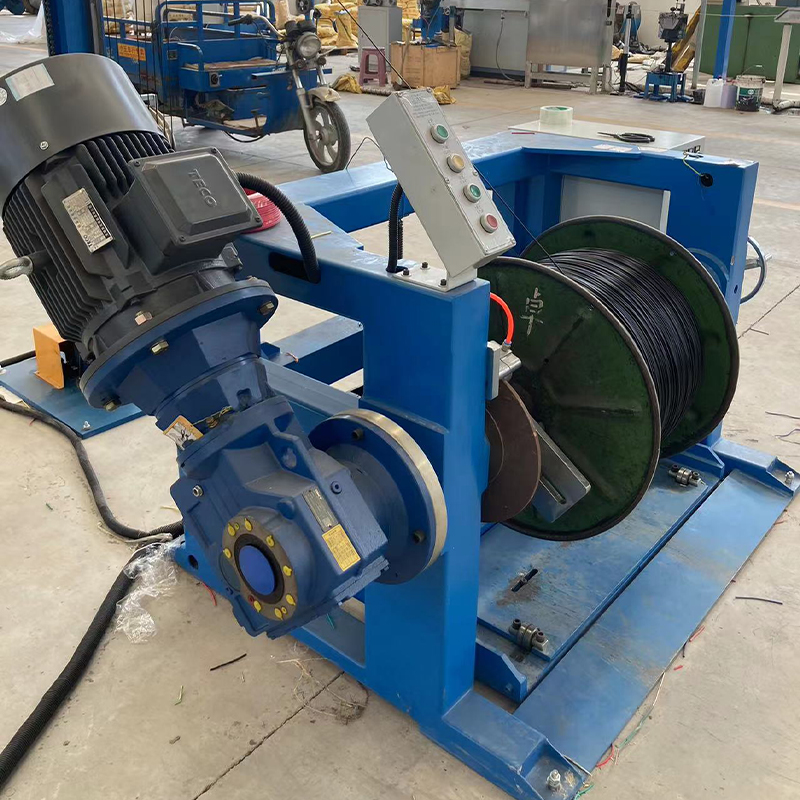

자동 코일링 기계, 스트래핑 또는 테이핑 스테이션, 로봇 팔레타이징 시스템을 포괄하는 최종 라인 자동화는 초기 와이어 및 케이블 압출 라인 시운전 중에 향후 추가로 계획되는 경우가 많지만 자본 제약이나 통합 복잡성으로 인해 무기한 연기되는 경우가 많습니다. 결과적으로 수동 코일링 및 팔레타이징은 생산 병목 현상이 되어 압출기의 출력 용량이 아니라 작업자가 완성된 코일을 처리할 수 있는 물리적 속도에 따라 라인 속도를 제한하게 됩니다. 300m/분 이상의 속도로 소형 건물용 와이어를 생산하는 라인에서는 수동 코일링이 불가능합니다. 즉, 코일 전환 주기가 생산량을 따라갈 수 없습니다.

자동 코일러를 기존 라인에 통합하려면 압출기 제어 수준에서 설정되는 여러 매개변수에 주의가 필요합니다. 홀오프 인코더의 정확한 미터 계산, 플라잉 나이프 또는 회전 절단기에 대한 안정적인 절단 신호, 절단기와 새 코일 코어 사이에 케이블 느슨함이 축적되는 것을 허용하지 않는 코일 전송 시퀀스. 압출기 라인 PLC가 이러한 핸드셰이크 신호를 염두에 두고 설계되지 않은 경우 자동 코일러를 개조하려면 단순히 코일러 하드웨어를 설치하는 것 이상으로 상당한 제어 시스템 재작업이 필요할 수 있습니다.

Shanghai Yessjet Precise Machinery Co., Ltd.는 고객이 코일링 및 팔레타이징 장비를 즉시 구매하지 않는 경우에도 초기 구축부터 계획된 기능으로 최종 라인 자동화 통합을 갖춘 와이어 및 케이블 압출 라인 제어 아키텍처를 설계합니다. 예비 I/O 용량, 코일러 통신을 위한 사전 배선된 터미널 블록, 문서화된 신호 맵이 표준 시운전 패키지에 포함되어 있어 고객이 나중에 제어 시스템 재설계를 위해 공장으로 돌아갈 필요 없이 로봇 팔레타이징 또는 자동 코일링을 추가할 수 있습니다. 이러한 향후 호환 접근 방식은 생산량이 결국 완전한 최종 라인 자동화를 정당화할 때 필요한 총 투자를 크게 줄여줍니다.
